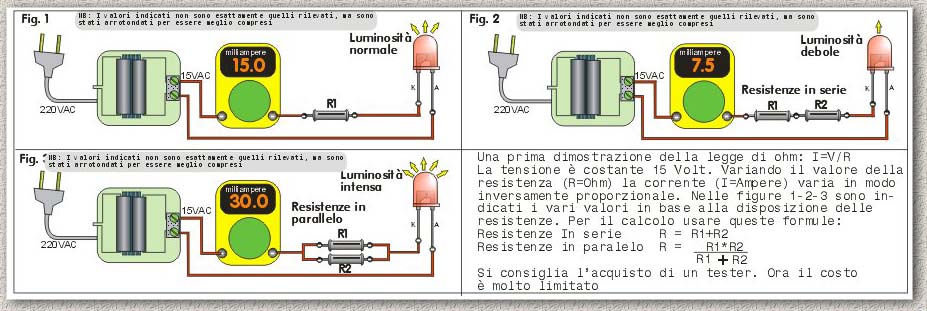

R E S I S T E N Z E - In Parallelo --- In Serie

Per calcolare il valore prendere il numero corrispondente al colore della prima fascia poi il numero della seconda, della terza e moltiplicarlo per il valore della quarta fascia. Il calcolo per la resistenza qui di fianco è il seguente:
1.a fascia giallo = 4
2.a fascia viola = 7
3.a fascia nero = 0
4.a fascia arancio = X 1.000
Il valore della resistenza è allora 470X1.000 = 470.000 ohm con tolleranza del 2%.
Vi sono ancora resistenze con solo 4 fasce. La terza fascia è stata aggiunta recentemente per dare maggiore precisione, ma il procedimento è il medesimo.

La resistenza si oppone, come abbiamo già detto, al passaggio della corrente come se fosse una strozzatura in un condotto. L'unità di misura della resistenza è l'ohm con i suoi multipli. Kilo ohm(Kohm) = 1.000 ohm, mega ohm(Mohm) = 1.000.000 ohm.
Ovviamente maggiore è il valore della resistenza e minore è il passaggio di corrente nel circuito. Un'altra caratteristica di questo componente è la sua capacità di disperdere calore. Viene espressa in Watt. Le resistenze più comuni sono a strato di carbone e consentono una dissipazione di 1/4 di Watt. Per maggiori dissipazioni (bassi valori delle resistenze. Es. 0.33/47 ohm)si usano le resistenze o filo con involucro ceramico. I rivenditori dispongono di resistenze con valori standard che, di massima sono più che sufficienti per le normali esigenze. Indichiamo qui sotto i valori più usati e diffusi.
