Premessa alla presentazione di apparati per eseguire prove pratiche.
Abbiamo cercato di limitare al minimo le spese per i componenti scegliendo a volte materiali di riciclo, tipo tavolette di legno o scatole di plastica per gelati.
Se si desiderassero materiali più raffinati i rivenditori saranno in grado di soddisfarvi.

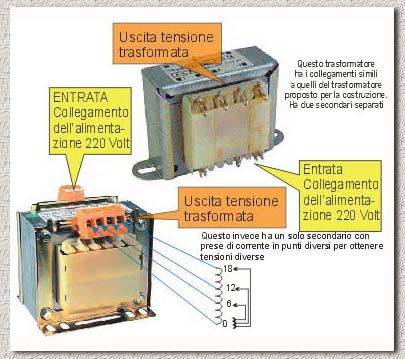

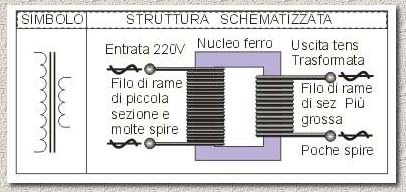

COSTRUZIONE DI UN ALIMENTATORE IN CORRENTE ALTERNATA Di fianco sono indicati i più diffusi tipi di trasformatori che sono elemento base che ci consente di fare impianti, prove ed apparecchiature, senza il rischio di pericolose folgorazioni dovute alla tensione di rete (220 volt in corrente alternata). Infatti vengono presi in considerazione trasformatori che abbassano sensibilmente la tensione, come si può vedere dalle figure, la tensione massima di uscita è di 18 Volt. In questa prima fase ci limiteremo a costruire un alimentatore con una doppia uscita a 15 volt in corrente alternata e prenderemo in considerazione semplici ed utili circuiti per rendere già operativo questo tipo di alimentazione. In seguito useremo una delle uscite a 15 volt per alimentare una scheda che sarà in grado di generare una corrente continua regolabile da 2 a 15 volt con la possibilità di gestione tramite un potenziometro e di inversione della polarità tramite un deviatore a due vie. In pratica potremo già disporre di un reostato per gestire la marcia dei nostri convogli.
MATERIALE NECESSARIO Tavoletta di legno compensato o di altro materiale plastico lavorabile ed isolante 110X150 mm, spessore non inferiore a 6 mm. - Cavo con presa per l’alimentazione 220 V - 4 fusibili 2 Amp o più con protezione trasparente (2 per riserva) - Trasformatore con uscita 15+15 volt - 30W - Connettori mammut per il collegamento dei cavi - 1 stecca - Piattina rosso/nera sez. Min. 1 mm. usata per altoparlanti - 10 resistenze 1Kohm 1/4 Watt (9 saranno utili in seguito) - 5 Diodi LED rossi sez. 5 mm.(3 saranno utili in seguito) - 4 morsetti serrafilo foro 6,5 mm.-sede per banana 4 mm. Neri - 4 morsetti serrafilo foro 6,5 mm.-sede per banana 4 mm. Rossi - 4 spine banana volanti 4 mm. Nere - 4 spine banana volanti 4 mm. Rosse - 2 interruttori deviatori a leva 3 V - 125 Volt Corr. Alternata. Di morsetti serrafilo e banane sarebbero necessarie soltanto due coppie e di interruttori ne basterebbe uno ma bisogna disporre di una adeguata scorta, anche in considerazione del limitato costo dei componenti. E’ altresì necessario fornire al rivenditore precise indicazioni sui componenti in quanto la modesta spesa ed il materiale molto diversificato potrebbero indurre il personale del rivenditore a praticare un servizio molto frettoloso.	SIMBOLO E RAPPRESENTAZIONE SCHEMATICA DELLA STRUTTURA DI UN TRASFORMATORE

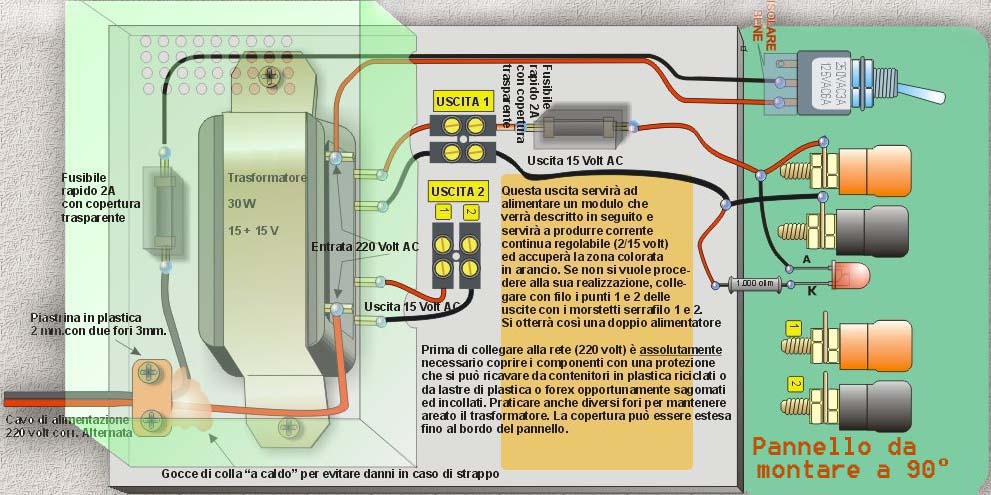

La figura in alto rappresenta una prima fase della costruzione che può anche essere quella definitiva, se si desidera soltanto disporre di una uscita in corrente alternata a 15 volt per fare le prime esperienze. Si potranno già alimentare scambi a bobina (es. Peco), sganciatori,(vedi Circuiti in AC)lampadine per l’illuminazione e motori in corrente alternata funzionanti a 15 volt, ma evidentemente il campo di azione risulta limitato perche non abbiamo ancora trasformato in continua la corrente e non abbiamo un dispositivo per regolare il valore della tensione. Questo lo vedremo nella scheda “corrente continua” che vi invitiamo a leggere. Se si decidesse di non procedere oltre è opportuno usare anche l’uscita 2 operando un collegamento come per l’uscita 1. Si disporrà di due uscite indipendenti che erogano ciascuna 15 volt in corrente alternata.	CONFIGURAZIONE PANNELLO PER DOPPIA ALIMENTAZIONE A 15 VOLT IN CORRENTE ALTERNATA

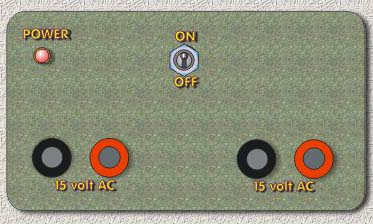

	La figura sopra è disegnata in scala reale 1:1, rappresenta il pannello frontale che si dovrà montare a 90° rispetto alla basetta. Qui a sinistra viene indicato schematicamente il montaggio con la proposta di prolungare la protezione in plastica fino al bordo del pannello per assicurare una protezione totale. La copertura parziale o totale è assolutamente da fare per evitare ogni pericolo di folgorazione. Data la facilità di lavorazione si consiglia di usare per la costruzione del pannello lastre di poliestere o forex con 3 mm. di spessore oppure, se di misura, una scatola di plastica pesante per alimentari.
