INCISIONE SCHEDE CON ACIDO CORROSIVO E MASTER FOTOINCISO

MATERIALE NECESSARIO:
-Piastra ramata da un solo lato
presensibilizzata

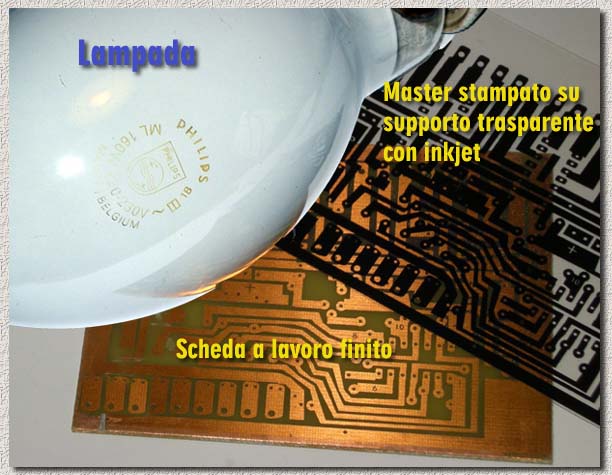

-Copia del master stampato con inkjet su supporto trasparente
-Un lastra di vetro

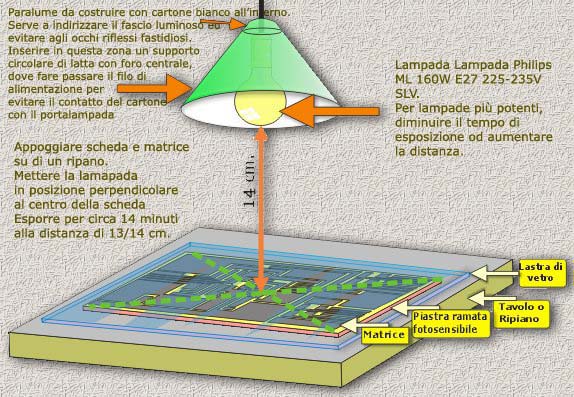

-Una lampada Philips ML 160W E27 225-235V SLV (vedere su E-bay)
Controllare che il master sia speculare alla vista lato componenti, poi inserire la scheda con sopra il master e sovrapporre il vetro.

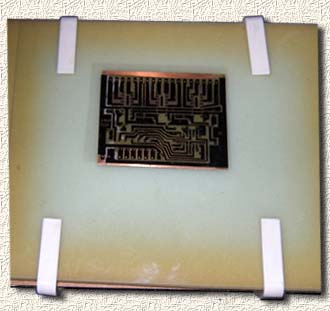

E' consigliabile adoperare delle appropriate tavolette che hanno 4 clips per mantenere il vetro ben aderente alla scheda.


La tavoletta ha una base in gommapiuma che aiuta a tenere bene in contatto fra loro gli elelementi perchè trattenuti agli angoli da quattro clpis. Vedere eventualmente altro metodo con pennarello.

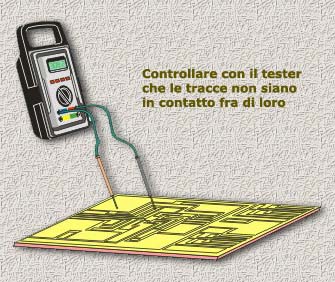

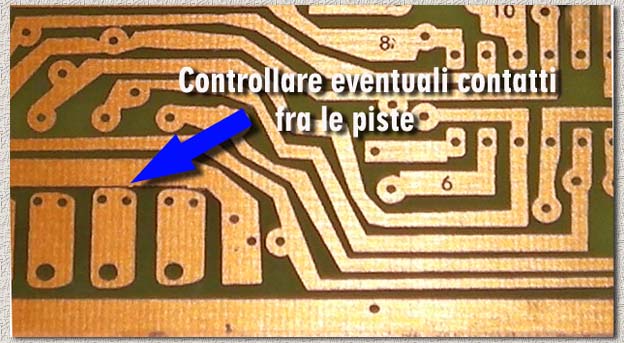

Come si può rilevare dall'immagine a fianco è possibile con la fotoincisione raggiungere una precisione molto accurata. Può essere opportuno indicare sul rame numeri o sigle che possano aiutare il montaggio. Il punto indicato dalla freccia può nascondere un contatto, quindi prima di procedere controllare con un tester il buon isolamento ed eventualmente agire con un cutter.  Se la corrosione risultasse molto lenta, agitare moderatamente la bacinella ed aggiungere ancora una modesta quantità di acido.
